水池防腐是針對(duì)各類(lèi)水池（如工業(yè)廢水池、飲用水池、消防水池、污水處理池等）因長(zhǎng)期接觸水、酸堿、微生物等介質(zhì)而產(chǎn)生的腐蝕問(wèn)題，通過(guò)材料選擇、施工工藝和質(zhì)量控制，形成防護(hù)層以延長(zhǎng)水池使用壽命的技術(shù)手段。以下從腐蝕原因、核心防腐材料、施工流程及關(guān)鍵要點(diǎn)進(jìn)行解析：

一、水池腐蝕的主要原因

1. 介質(zhì)侵蝕

- 工業(yè)水池：常接觸酸堿溶液（如pH<4的酸性廢水、含氯離子的鹽水）、有機(jī)溶劑，易發(fā)生化學(xué)腐蝕（金屬構(gòu)件氧化、混凝土碳化）。

- 民用/市政水池：飲用水中的消毒劑（如氯氣）、地下水中的硫酸鹽，或潮濕環(huán)境下的微生物（如藻類(lèi)、細(xì)菌）滋生，會(huì)導(dǎo)致混凝土表層風(fēng)化、鋼筋銹蝕。

2. 結(jié)構(gòu)缺陷

- 混凝土水池若振搗不密實(shí)、存在裂縫，水會(huì)滲透至內(nèi)部，引發(fā)鋼筋銹蝕膨脹，進(jìn)一步破壞結(jié)構(gòu)；金屬水池則因焊接縫、接口處防護(hù)不當(dāng)，易出現(xiàn)局部腐蝕。

二、主流防腐材料及適用場(chǎng)景

根據(jù)水池用途、介質(zhì)特性及施工條件，常用材料分為三類(lèi)：

1. 涂料類(lèi)（適用于混凝土、金屬基層，中小型水池）

- 環(huán)氧樹(shù)脂涂料：附著力強(qiáng)、耐酸堿性能優(yōu)異，適合工業(yè)廢水池、污水池；需注意：溶劑型環(huán)氧樹(shù)脂含揮發(fā)物，飲用水池需選無(wú)溶劑食品級(jí)環(huán)氧。

- 聚脲涂料：固化快（10秒-2分鐘）、彈性好（可應(yīng)對(duì)基層微變形）、耐候性強(qiáng)，適合戶外水池、消防水池，尤其適合異形結(jié)構(gòu)（如拐角、管道接口）。

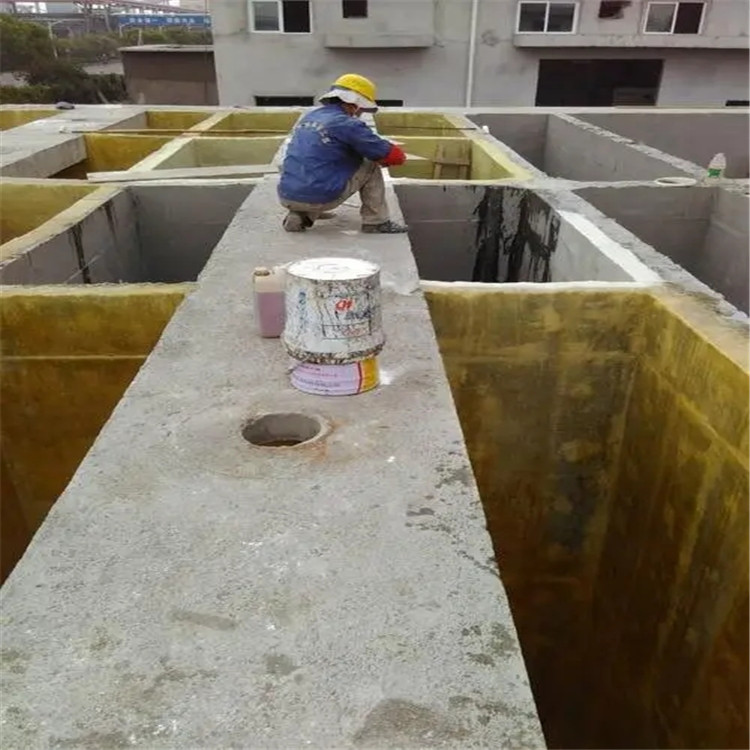

- 玻璃纖維增強(qiáng)涂料（FRP）：以樹(shù)脂（環(huán)氧、不飽和聚酯）為基料，復(fù)合玻璃纖維布形成“涂層+增強(qiáng)層”，抗?jié)B性和機(jī)械強(qiáng)度高，適合大型混凝土水池。

2. 卷材/板材類(lèi)（適用于大型水池、高防滲需求場(chǎng)景）

- HDPE防滲膜：高密度聚乙烯材質(zhì)，耐化學(xué)腐蝕、柔韌性好，焊接接縫嚴(yán)密，常用于垃圾滲濾液池、大型污水處理池。

- 乙烯基酯樹(shù)脂板：耐溫、耐強(qiáng)腐蝕（如含氟廢水），通過(guò)粘結(jié)或機(jī)械固定在基層，適合高濃度酸堿池。

3. 其他材料

- 混凝土表面可采用滲透結(jié)晶型防水涂料，通過(guò)化學(xué)反應(yīng)堵塞毛細(xì)孔，增強(qiáng)抗?jié)B性（適合飲用水池基層處理）；金屬構(gòu)件可先做噴砂除銹，再涂鋅含量高的底漆（如富鋅漆），提升防銹能力。

三、典型施工流程（以混凝土水池為例）

1. 基層處理（核心前提）

- 混凝土表面：清除浮灰、油污、松動(dòng)骨料，修補(bǔ)裂縫（用環(huán)氧砂漿填充）、蜂窩麻面，確保表面平整（誤差≤5mm）、干燥（含水率≤8%）。

- 金屬表面：除銹（噴砂至Sa2.5級(jí)，或手工除銹至St3級(jí)），去除焊渣、毛刺，露出金屬本色以增強(qiáng)涂料附著力。

2. 防腐層施工

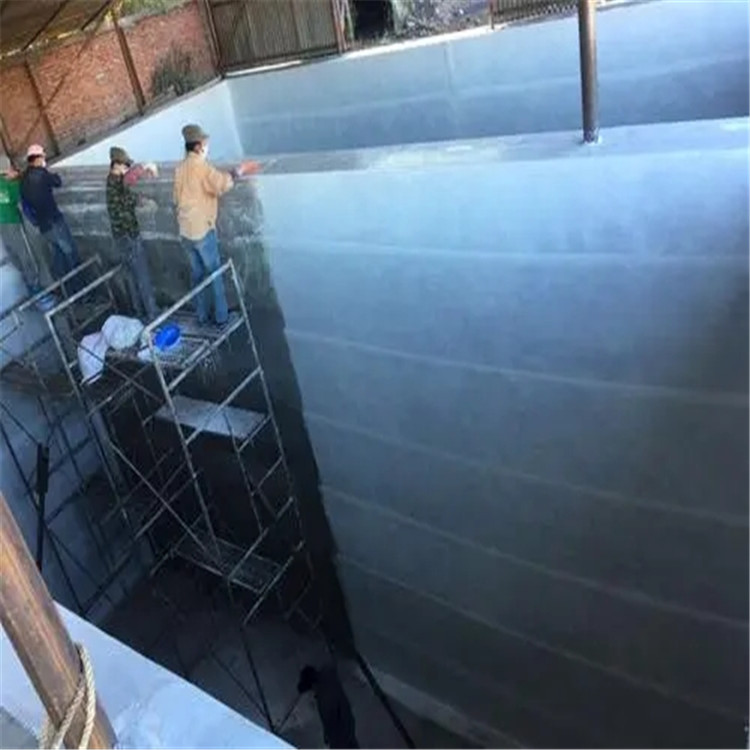

- 涂料類(lèi)施工：

1. 涂刷底漆（如環(huán)氧底漆），形成過(guò)渡層，增強(qiáng)與基層粘結(jié)；

2. 按設(shè)計(jì)厚度涂刷中涂（如需增強(qiáng)，可鋪貼玻璃纖維布，采用“一布兩涂”“兩布三涂”工藝，每道涂層實(shí)干后再涂下一道）；

3. 涂刷面漆（如耐候性面漆），確保表面光滑、無(wú)針孔、無(wú)氣泡。

- 卷材/板材施工：

1. 基層需平整壓實(shí)，鋪設(shè)墊層（如無(wú)紡布）；

2. 卷材拼接采用熱熔焊接（如HDPE膜用熱風(fēng)槍焊接，接縫寬度≥10cm），焊接后需做氣密性檢測(cè)（打壓試驗(yàn)）。

3. 驗(yàn)收與養(yǎng)護(hù)

- 外觀檢查：涂層無(wú)起皮、鼓泡、漏涂，卷材接縫無(wú)虛焊、漏焊；

- 性能檢測(cè)：做閉水試驗(yàn)（滿水24-48小時(shí)，觀察無(wú)滲漏），工業(yè)水池需做抗?jié)B性、耐腐蝕性測(cè)試（如浸泡介質(zhì)后涂層性能變化）；

- 養(yǎng)護(hù)：涂料類(lèi)需自然養(yǎng)護(hù)7-14天（避免暴曬、雨淋），待完全固化后方可投入使用。

四、關(guān)鍵技術(shù)要點(diǎn)

1. 材料適配性：飲用水池需選符合《生活飲用水輸配水設(shè)備及防護(hù)材料衛(wèi)生安全評(píng)價(jià)規(guī)范》的材料（如食品級(jí)環(huán)氧樹(shù)脂），避免有害物質(zhì)析出；強(qiáng)酸強(qiáng)堿池優(yōu)先選聚脲、乙烯基酯樹(shù)脂等耐化學(xué)性強(qiáng)的材料。

2. 細(xì)節(jié)處理：陰陽(yáng)角、管道穿池壁處、預(yù)留孔洞周邊易積水，需做圓弧處理（半徑≥5cm），并增加涂層厚度或鋪貼加強(qiáng)布，防止局部腐蝕。

3. 環(huán)境控制：涂料施工需保證環(huán)境溫度（5-35℃）、濕度（≤85%）適宜，雨天、大風(fēng)天（風(fēng)速≥5級(jí)）需停工；金屬基層除銹后4小時(shí)內(nèi)必須涂底漆，防止二次銹蝕。

五、常見(jiàn)問(wèn)題及解決

- 涂層起皮/脫落：多因基層處理不徹底（有油污、浮灰）或底漆與基層不匹配，需重新打磨基層并選用適配底漆。

- 滲漏：可能是涂層有針孔、卷材焊接不牢，需用電火花檢測(cè)儀排查漏點(diǎn)，修補(bǔ)后重新做閉水試驗(yàn)。

綜上，水池防腐的核心是“材料選對(duì)、基層做細(xì)、施工規(guī)范”，需結(jié)合實(shí)際工況制定方案，才能實(shí)現(xiàn)長(zhǎng)期有效的防護(hù)效果。
