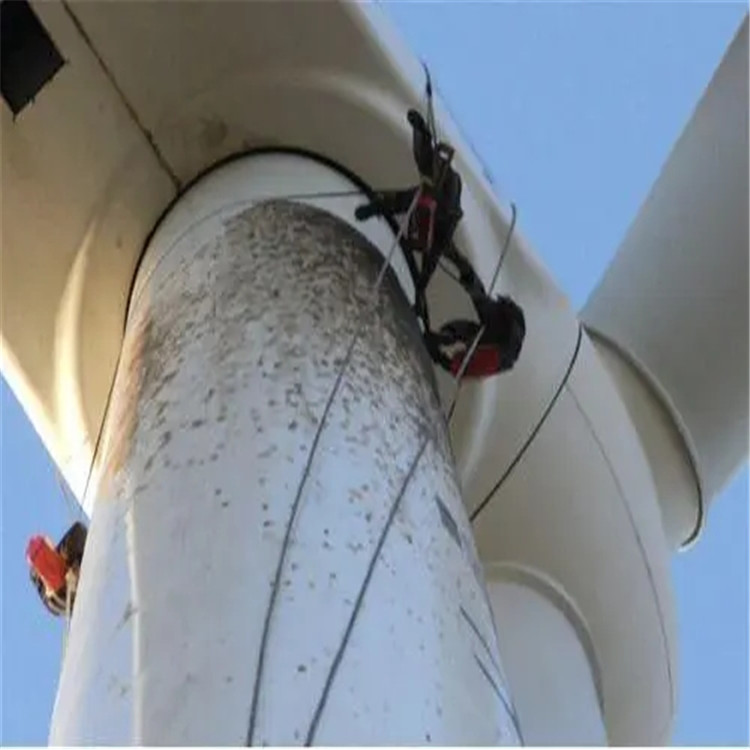

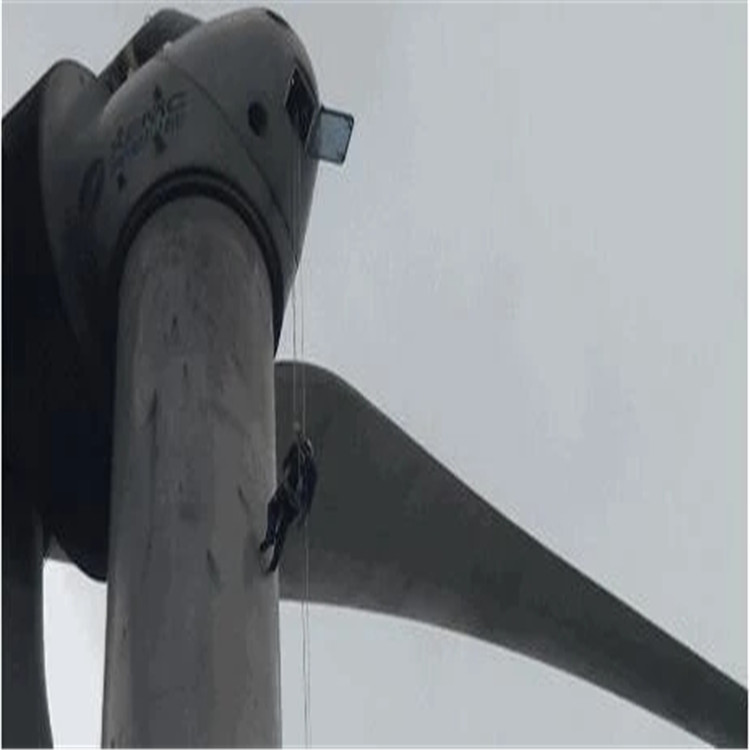

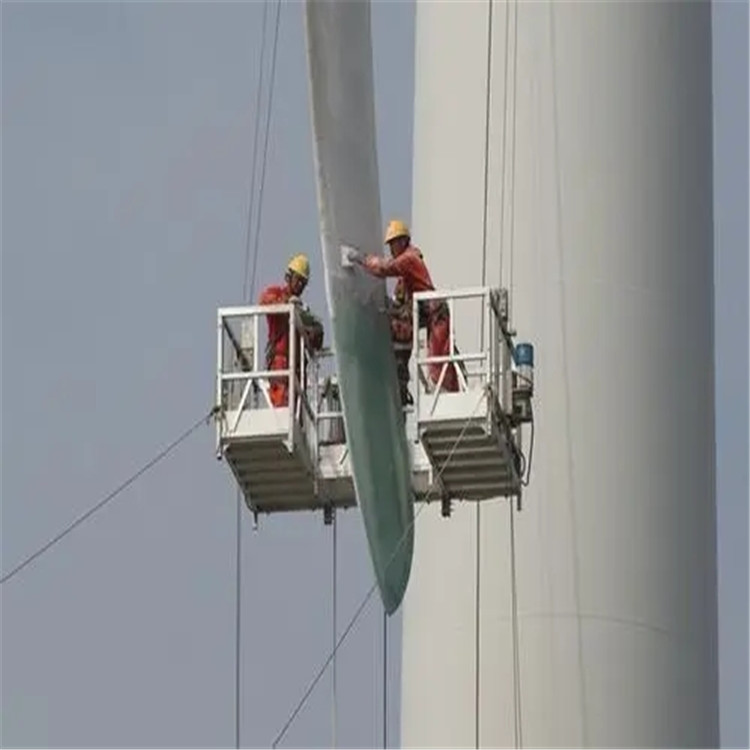

風(fēng)機(jī)塔筒防腐原理及施工季節(jié)解析

一、防腐原理：多層防護(hù)體系的協(xié)同抗蝕機(jī)制

1. 物理隔絕防護(hù)

- 涂層屏障：通過(guò)底漆、中間漆、面漆形成致密復(fù)合涂層（總厚度200~300μm），隔絕空氣、水分、鹽霧等腐蝕介質(zhì)與鋼材接觸，阻斷電化學(xué)腐蝕路徑（如氧濃差電池反應(yīng)）。

- 鱗片/纖維增強(qiáng)：中間漆含云母氧化鐵鱗片或玻璃纖維布，形成“迷宮式”結(jié)構(gòu)，延長(zhǎng)腐蝕介質(zhì)滲透路徑（滲透距離可增加3~5倍），提升抗?jié)B性。

2. 電化學(xué)保護(hù)（犧牲陽(yáng)極）

- 底漆采用富鋅涂料（鋅含量≥80%），鋅比鐵活潑，在潮濕環(huán)境中優(yōu)先失去電子成為陽(yáng)極，使鋼材（陰極）得到保護(hù)，鋅腐蝕產(chǎn)物（氧化鋅）可自我修復(fù)微小破損處。

3. 化學(xué)緩蝕與鈍化

- 部分底漆含鉻酸鹽、磷酸鋅等成分，與鋼材表面反應(yīng)生成鈍化膜（如磷酸鐵絡(luò)合物），抑制氧化還原反應(yīng)；面漆添加紫外線吸收劑（如苯并三唑），防止涂層老化開裂。

 二、施工季節(jié)選擇：氣候條件對(duì)防腐效果的決定性影響

 （一）最優(yōu)施工季節(jié)：春（4~5月）、秋（9~10月）

 1. 環(huán)境優(yōu)勢(shì)

- 溫度適宜：日均溫10~25℃，涂料固化速度適中（如環(huán)氧底漆表干4~6小時(shí)，實(shí)干24小時(shí)），避免低溫（＜5℃）導(dǎo)致固化緩慢或高溫（＞35℃）引發(fā)涂層爆聚。

- 濕度可控：空氣濕度≤80%，鋼材表面溫度高于露點(diǎn)3℃以上，減少水汽凝結(jié)導(dǎo)致的涂層起泡、附著力下降（露點(diǎn)溫度可通過(guò)溫濕度計(jì)計(jì)算）。

- 氣候穩(wěn)定：避開雨季、臺(tái)風(fēng)（沿海地區(qū)）及沙塵暴，減少施工中斷風(fēng)險(xiǎn)（如突然降雨會(huì)沖刷新涂涂層）。

2. 施工效率與質(zhì)量

- 噴砂后鋼材表面不易返銹（常溫下裸露超過(guò)4小時(shí)需重新噴砂），涂層干燥過(guò)程無(wú)冷凝水影響，厚度均勻性更易控制（干膜厚度誤差≤±10%）。

（二）次選季節(jié)：夏（6~8月）與冬（12~2月）的限制與應(yīng)對(duì)

 1. 夏季施工（需嚴(yán)格控溫降濕）

- 高溫挑戰(zhàn)：＞35℃時(shí)涂料活化期縮短（如聚氨酯面漆使用期從4小時(shí)降至2小時(shí)），易出現(xiàn)干噴（涂料未完全成膜即干燥），需添加慢干稀釋劑（用量≤5%），并選擇早晚施工（避開11:00~15:00）。

- 高濕度風(fēng)險(xiǎn)：沿海地區(qū)夏季濕度≥90%，需采用濕固化環(huán)氧涂料（如聚酰胺固化劑），或用除濕機(jī)強(qiáng)制干燥（施工區(qū)域濕度降至85%以下）。

2. 冬季施工（低溫與冰凍限制）

- 固化難題：＜5℃時(shí)普通環(huán)氧涂料固化停滯，需改用低溫固化體系（如添加冬用固化劑，表干≤8小時(shí)），或采用電加熱毯對(duì)基材預(yù)熱（溫度維持10~15℃）。

- 表面處理風(fēng)險(xiǎn)：噴砂后鋼材易結(jié)霜，需立即用壓縮空氣吹掃并施工，避免銹跡再生（可選用無(wú)溶劑環(huán)氧底漆，濕膜厚度≥150μm，一次成膜）。

（三）極端環(huán)境施工建議（如高原、沿海）

 - 高原地區(qū)：低氣壓導(dǎo)致溶劑揮發(fā)加快，噴涂時(shí)需降低壓力（10~15MPa），增加稀釋劑用量（≤8%），防止涂層針孔；

- 沿海/海上風(fēng)場(chǎng)：優(yōu)先選擇春末（5月）或秋初（9月），避開臺(tái)風(fēng)季，施工時(shí)用防風(fēng)圍擋（風(fēng)速＞10m/s需停工），涂層體系升級(jí)為“富鋅底漆+玻璃鱗片中間漆+氟碳面漆”，提升耐鹽霧性能（鹽霧測(cè)試≥5000小時(shí)無(wú)銹蝕）。

 三、季節(jié)選擇與防腐壽命的關(guān)聯(lián)

 - 春秋季施工：涂層完整固化后，可在首個(gè)冬季（低溫考驗(yàn)）和夏季（高溫紫外線）前形成穩(wěn)定防護(hù)層，設(shè)計(jì)壽命可達(dá)15~20年；

- 夏冬季施工：若未采取防護(hù)措施，可能因固化不充分導(dǎo)致涂層早期開裂（如冬季低溫脆化、夏季高溫軟化），壽命縮短至5~8年，需增加中期維護(hù)（3~5年補(bǔ)涂）。

 綜上，風(fēng)機(jī)塔筒防腐施工需以氣候條件為核心，優(yōu)先選擇溫濕度適宜的季節(jié)，輔以材料與工藝適配，方能實(shí)現(xiàn)“一次施工，長(zhǎng)效防護(hù)”的目標(biāo)。
