水池防腐的技術(shù)原理與核心優(yōu)勢(shì)

一、防腐原理：多維度阻斷腐蝕路徑的科學(xué)體系

1. 物理隔絕：構(gòu)建致密防護(hù)屏障

- 防腐涂層（如環(huán)氧樹脂、聚脲）形成連續(xù)膜層（孔隙率＜0.05%），阻隔水、氧氣、酸堿介質(zhì)與池體基材（混凝土/金屬）直接接觸，切斷電化學(xué)腐蝕的離子傳導(dǎo)路徑。例如，混凝土水池的毛細(xì)孔直徑約5-50μm，優(yōu)質(zhì)涂層可填充至孔徑＜1μm，使?jié)B水率降低90%以上。

2. 化學(xué)抑制：主動(dòng)對(duì)抗腐蝕介質(zhì)

- 針對(duì)工業(yè)水池中的酸堿物質(zhì)（如pH 2-14的廢水），涂層添加緩蝕劑（如鋅鉻黃、鉬酸鹽），通過化學(xué)反應(yīng)在基材表面生成鈍化膜（厚度10-50nm），抑制金屬離子溶解；對(duì)混凝土池體，涂層中的硅烷成分滲透至內(nèi)部5-10mm，與水泥水化產(chǎn)物反應(yīng)生成憎水層，阻止Ca(OH)?溶出導(dǎo)致的堿骨料反應(yīng)。

3. 結(jié)構(gòu)增強(qiáng)：匹配基材特性的界面設(shè)計(jì)

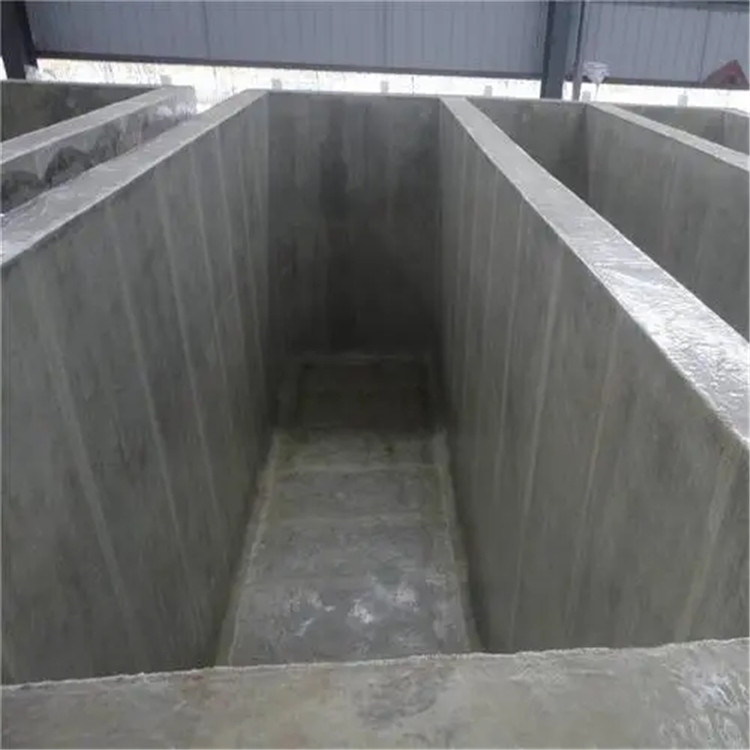

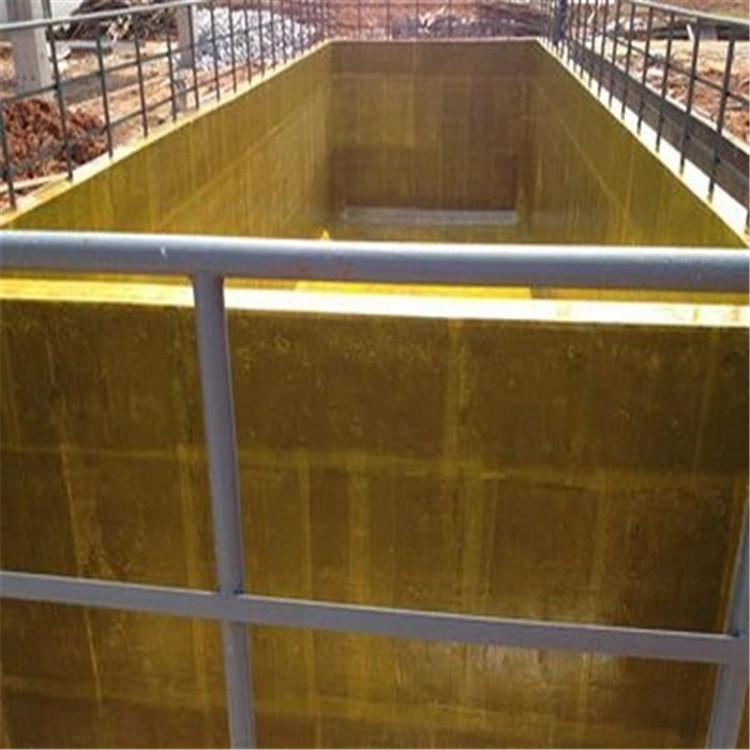

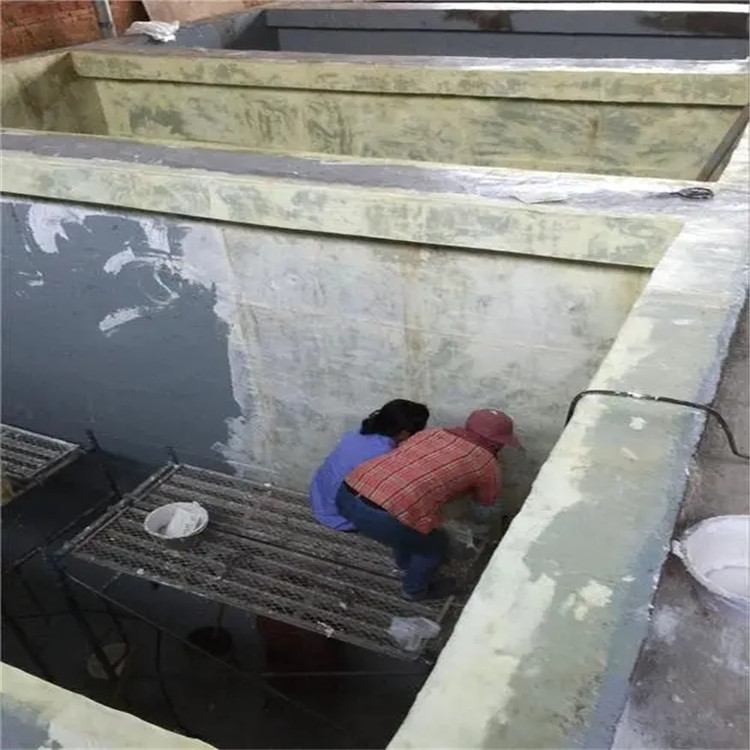

- 混凝土水池：采用“底涂+玻纖布+面涂”結(jié)構(gòu)，底涂含硅烷偶聯(lián)劑（KH-560），與水泥基材羥基（-OH）形成共價(jià)鍵（鍵能≥400kJ/mol），附著力達(dá)2.5MPa以上；玻纖布增強(qiáng)層（經(jīng)緯密度16×16根/cm）填補(bǔ)裂縫（可覆蓋0.2mm以下微裂紋），提升抗形變能力。

- 金屬水池：底漆選用富鋅涂料（鋅含量≥95%），通過犧牲陽極保護(hù)（鋅電位-0.76V vs 鐵-0.44V），即使涂層破損（面積≤5%）也能保護(hù)周邊50mm范圍內(nèi)的金屬基材。

二、核心優(yōu)勢(shì)：從功能防護(hù)到全周期價(jià)值提升

（一）長(zhǎng)效耐用，降低運(yùn)維成本

 1. 壽命對(duì)比：未防腐的混凝土水池在污水環(huán)境中平均服役年限5-8年，涂裝后可達(dá)20-30年（如聚脲涂層耐老化測(cè)試＞5000h）。以1000m3污水處理池為例，全周期可節(jié)省翻新成本超100萬元。

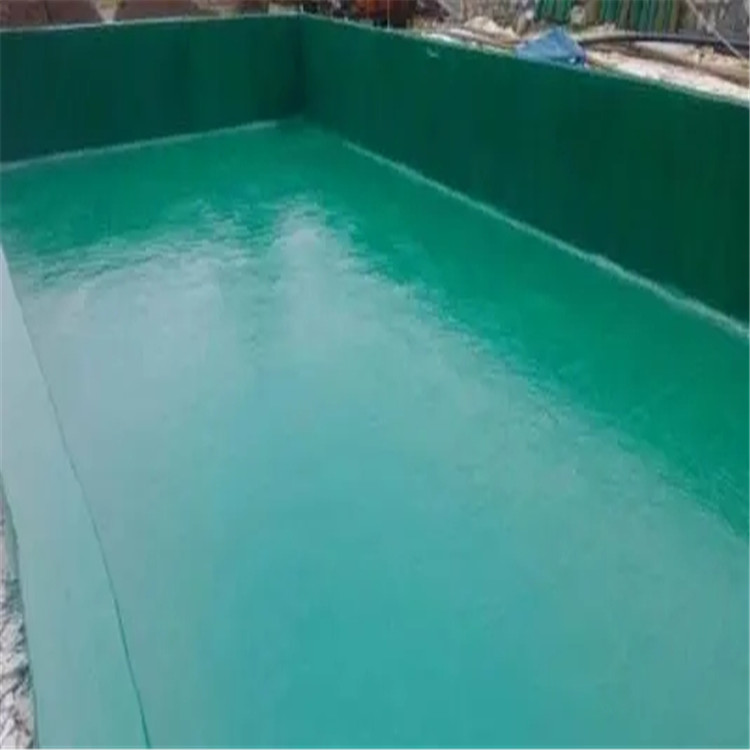

2. 免維護(hù)特性：聚脲涂層（固化時(shí)間＜30秒）致密性高（滲透率≤0.01kg/(m2·d)），無需定期補(bǔ)漏；而傳統(tǒng)水泥砂漿抹面每2-3年需修補(bǔ)，運(yùn)維工時(shí)減少70%以上。

（二）安全環(huán)保，適配多元場(chǎng)景

 1. 防滲漏與水質(zhì)保護(hù)：飲用水池采用食品級(jí)環(huán)氧涂料（符合GB 17219標(biāo)準(zhǔn)），鉛、鎘等重金屬遷移量＜0.1mg/L，避免涂層溶出污染水體；化工水池用乙烯基酯樹脂（耐苯類溶劑≥90天），防止有毒介質(zhì)泄漏造成土壤污染。

2. 抗極端環(huán)境能力：寒帶地區(qū)水池選用低溫固化涂料（-10℃可施工），涂層在-40℃~80℃溫差下不開裂；沿海地區(qū)用氯化橡膠面漆（耐鹽霧≥3000h），抵抗氯離子侵蝕（Cl?濃度≤5000ppm時(shí)有效）。

（三）功能強(qiáng)化與工程適配

1. 抗形變與抗沖擊：彈性聚氨酯涂層（斷裂伸長(zhǎng)率≥300%）可適應(yīng)池體0.5%以內(nèi)的沉降變形，避免因地基不均勻沉降產(chǎn)生裂縫；儲(chǔ)罐區(qū)水池防腐層添加云母粉（片徑比100:1），形成“疊瓦結(jié)構(gòu)”，抗碎石沖擊能量達(dá)5J以上。

2. 特殊工況定制：

- 高溫水池（60-120℃）用有機(jī)硅樹脂涂料，耐候性達(dá)3000小時(shí)（200℃下失重≤5%）；

- 含氯水池（余氯≤10ppm）用聚偏氟乙烯（PVDF）涂層，耐次氯酸腐蝕（浸泡1年強(qiáng)度保留率≥90%）；

- 消防水池涂層添加阻燃劑（氧指數(shù)≥28），遇明火時(shí)碳化形成隔熱層（熱導(dǎo)率≤0.15W/(m·K)）。

（四）經(jīng)濟(jì)與社會(huì)效益雙優(yōu)

1. 成本優(yōu)化：防腐工程初期投資占水池造價(jià)的10%-15%，但全生命周期內(nèi)可減少30%-50%的維護(hù)費(fèi)用，尤其對(duì)地下水池（翻修成本是地面池的3-5倍），性價(jià)比更為顯著。

2. 合規(guī)與認(rèn)證價(jià)值：通過ISO 12944防腐等級(jí)認(rèn)證（如C5-M級(jí)）的水池，在環(huán)保驗(yàn)收、安全生產(chǎn)評(píng)估中可直接滿足防腐要求，避免因涂層缺陷導(dǎo)致的整改損失（平均單次整改費(fèi)用5-20萬元）。

三、關(guān)鍵技術(shù)要點(diǎn)

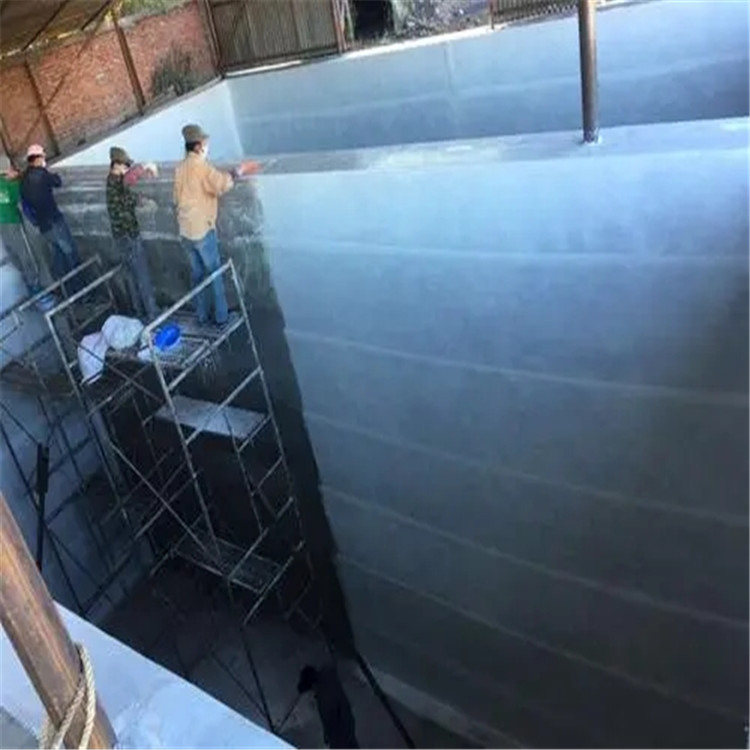

- 表面處理：混凝土池體需噴砂至PS 3級(jí)（粗糙度50-80μm），清除浮漿與油污（用丙酮擦拭后殘留油分≤1mg/m2）；金屬池體除銹達(dá)Sa2.5級(jí)（錨紋深度40-60μm），確保涂層附著力基礎(chǔ)。

- 厚度控制：工業(yè)水池涂層總厚度≥500μm（干膜），分2-3道施工，用超聲波測(cè)厚儀（誤差±5μm）實(shí)時(shí)監(jiān)測(cè)，重點(diǎn)部位（陰陽角、排水口）加涂玻纖布增強(qiáng)層，厚度增加100-200μm。

水池防腐是融合材料科學(xué)、結(jié)構(gòu)工程與環(huán)境安全的系統(tǒng)工程，其價(jià)值不僅在于延長(zhǎng)設(shè)施壽命，更通過精準(zhǔn)的腐蝕防控，為水資源儲(chǔ)存、工業(yè)生產(chǎn)及市政安全構(gòu)筑不可或缺的防護(hù)屏障。
