玻璃鋼防腐原理及安全防護詳解

一、玻璃鋼防腐原理：復合結(jié)構的抗蝕機制

（一）材料組成與防腐邏輯

1. 基體樹脂的化學屏障作用

- 耐腐蝕樹脂選型：

- 環(huán)氧樹脂（耐堿，pH 10-14環(huán)境）：通過環(huán)氧基團交聯(lián)形成網(wǎng)狀結(jié)構，抵抗氫氧根離子（OH?）滲透；

- 不飽和聚酯樹脂（耐酸，pH 2-6環(huán)境）：酯鍵在酸性條件下穩(wěn)定性強，苯乙烯交聯(lián)后形成耐溶劑涂層；

- 乙烯基酯樹脂（耐強腐蝕，pH 1-14）：端基乙烯基（-CH=CH?）化學惰性高，耐氯離子（Cl?濃度≤5000ppm）滲透。

2. 增強材料的力學支撐

- 玻璃纖維（含堿量≤0.8%的E-CR纖維）：拉伸強度≥3400MPa，彈性模量72GPa，編織成0°/90°交叉布（克重450-600g/m2），嵌入樹脂后形成“剛?cè)釓秃稀苯Y(jié)構，防止涂層開裂。

（二）防腐層結(jié)構設計

1. 典型防腐層體系

- 三層結(jié)構標準配置：

- 內(nèi)襯層（富樹脂層，厚度0.5-1mm）：樹脂含量≥90%，玻璃纖維表面氈（30-50g/m2），填充劑為石英粉（純度≥99%），隔絕介質(zhì)滲透；

- 結(jié)構層（厚度根據(jù)載荷計算）：玻璃纖維布與短切氈交替鋪設，樹脂含量50%-60%，承受機械應力；

- 外保護層（耐候面層，厚度0.2-0.3mm）：添加紫外線吸收劑（如二苯甲酮類）和抗氧化劑（受阻酚類），抵抗日光老化（波長290-400nm）。

2. 界面結(jié)合機制

- 偶聯(lián)劑處理：玻璃纖維表面涂覆硅烷偶聯(lián)劑（如KH-570），其水解后生成硅羥基（-SiOH）與樹脂羥基（-OH）縮合，形成共價鍵（鍵能450kJ/mol），提升界面附著力（≥5MPa）。

二、安全防護：施工全流程風險管控

（一）作業(yè)前準備與環(huán)境控制

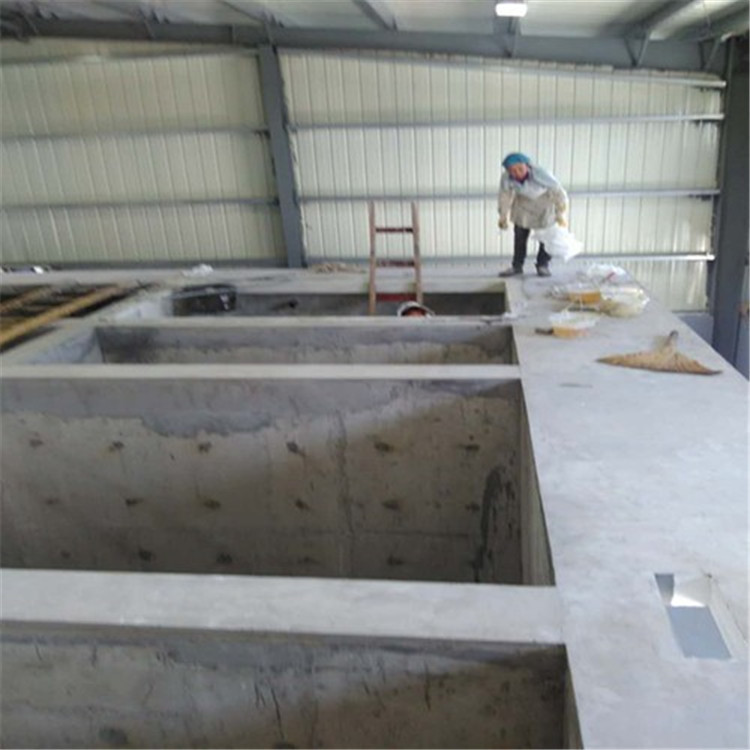

1. 基體預處理安全

- 表面處理：噴砂至Sa2.5級（ISO 8501-1）時，佩戴防塵口罩（KN100等級，過濾效率≥99.97%），作業(yè)區(qū)設置圍擋（高度≥2m），防止粉塵擴散（粉塵濃度≤8mg/m3，GBZ 2.1-2019）。

2. 材料存儲與配比安全

- 樹脂與固化劑管理：

- 過氧化甲乙酮（MEKP）與促進劑（環(huán)烷酸鈷）分庫存放，間距≥5m，避免接觸金屬；

- 配比嚴格按說明書（如乙烯基酯樹脂:固化劑=100:1-2），混合時緩慢添加，防止劇烈放熱（溫升≤50℃）。

（二）施工過程核心安全措施

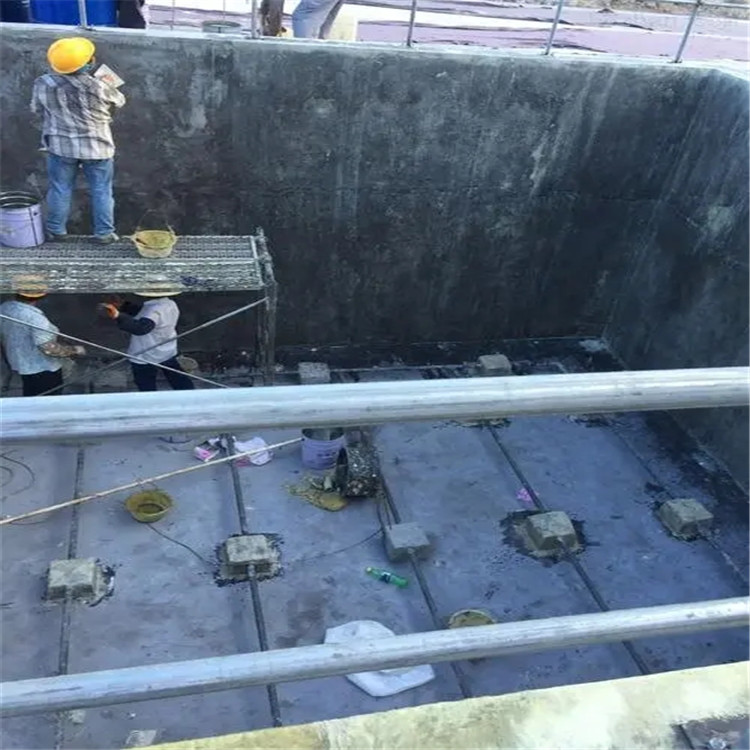

1. 受限空間作業(yè)規(guī)范

- 儲罐/管道內(nèi)施工：

- 強制通風（風量≥3次/h），氧氣濃度19.5%-23.5%，可燃氣體檢測≤LEL 10%；

- 作業(yè)人員穿戴防爆頭燈（Ex d IIC T6），使用銅質(zhì)工具（硬度≤HB 200），避免靜電火花。

2. 化學品接觸防護

- 皮膚與呼吸保護：

- 接觸苯乙烯（PC-TWA 50mg/m3）時，穿防化服（滲透時間≥480分鐘），佩戴活性炭防毒面具（A型濾毒罐，吸附效率≥99%）；

- 樹脂濺到皮膚立即用乙醇（純度≥95%）擦拭，再用肥皂水沖洗，避免使用丙酮（脫脂性強）。

3. 防火防爆管理

- 作業(yè)區(qū)10米內(nèi)禁止明火，電氣設備需防爆（Ex ia IIB T4），靜電接地電阻≤10Ω，人員穿防靜電鞋（電阻10?-10?Ω）。

（三）特殊場景安全管

1. 高空與交叉作業(yè)

- 高空防腐作業(yè)：使用吊籃（額定載荷≤500kg），安全繩破斷強度≥15kN，作業(yè)面下方30米設置警戒區(qū)，搭設防護棚（承重≥500kg/m2）。

2. 廢棄物與環(huán)保處理

- 危廢分類：廢樹脂桶（HW49）、固化劑空瓶（HW11）集中存放于防滲漏托盤（耐酸腐蝕，容積≥110%容器體積），交由有資質(zhì)單位處置；

- 廢氣處理：苯乙烯揮發(fā)氣體通過活性炭吸附塔（空塔流速≤0.6m/s），排放濃度≤50mg/m3（GB 31572-2015）。

（四）應急處置與安全驗收

1. 突發(fā)情況響應

- 樹脂中毒：吸入苯乙烯后迅速轉(zhuǎn)移至空氣新鮮處，吸氧（流量4-6L/min），就醫(yī)時攜帶MSDS；

- 火災隱患：初期火災用干粉滅火器（ABC類，射程≥3m）撲滅，若樹脂燃燒產(chǎn)生有毒氣體（如一氧化碳），立即啟動應急撤離路線。

2. 質(zhì)量與安全驗收

- 防腐層檢測：電火花檢漏（直流電壓15-30kV）無擊穿，附著力測試（拉開法≥5MPa），固化度用巴氏硬度計（≥40HBa）；

- 安全復查：確認通風系統(tǒng)、接地裝置、防護裝備齊全有效，作業(yè)面無化學品殘留后離場。

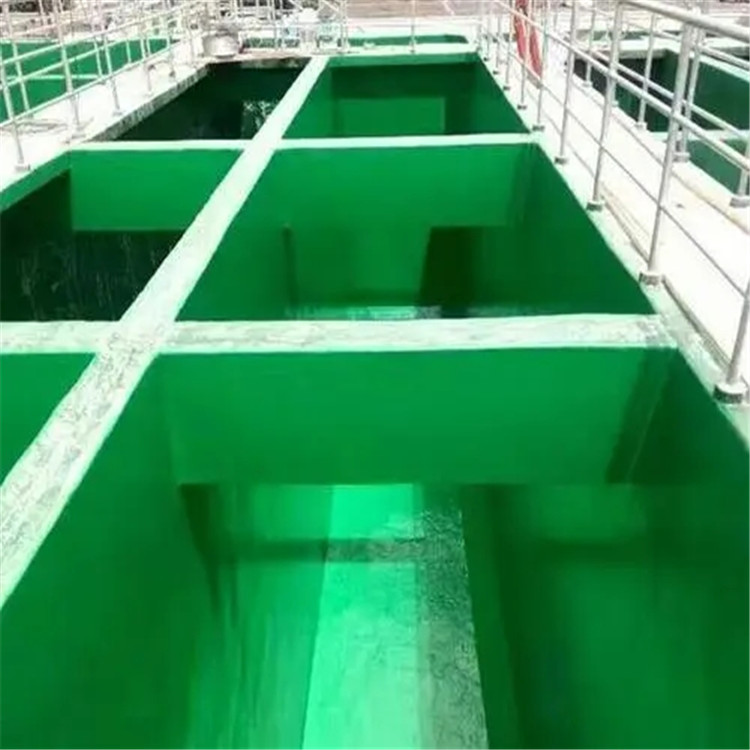

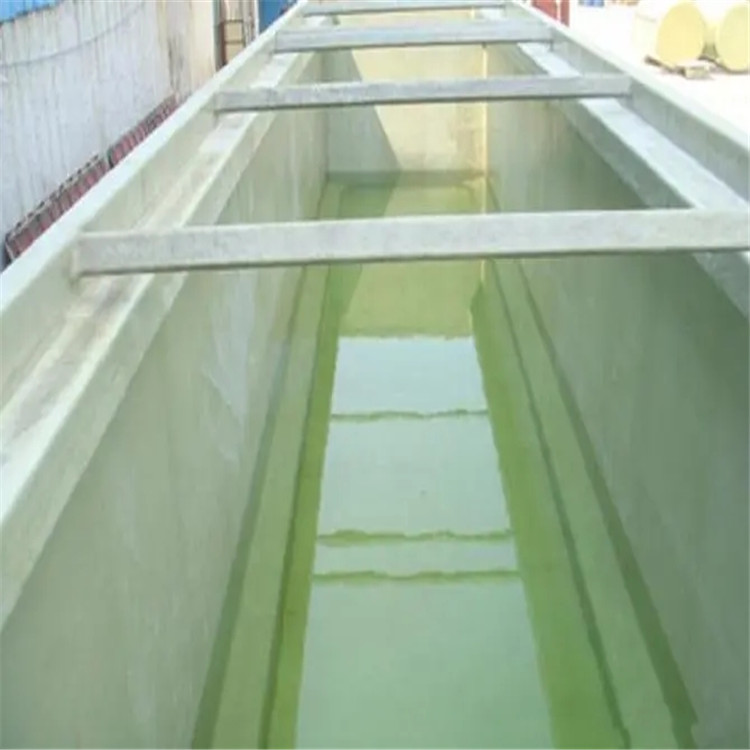

通過材料科學與安全工程的協(xié)同應用，玻璃鋼防腐層可在強酸、強堿、鹽霧等嚴苛環(huán)境中實現(xiàn)15-20年防護周期，為化工、環(huán)保等領域設備提供長效保障。
