煙囪寫字原理：從結構安全到視覺傳達的系統(tǒng)性技術解析

煙囪作為高聳構筑物，其表面寫字不僅是文字信息的呈現(xiàn)，更是涉及結構承載、材料適配、視覺工程、施工安全的綜合性工程。以下從核心技術角度展開詳細解析：

 一、煙囪結構特性與文字書寫的適配原理

 1. 煙囪材質與表面處理需求

 - 混凝土煙囪：

表面存在孔隙（孔隙率15%-20%）與堿析出問題（pH值12-13），需通過噴砂處理（粗糙度Ra 60-80μm）去除浮漿層，并涂刷抗堿封閉底漆（滲透深度5-10mm），中和堿性物質，避免涂層泛白剝落。

- 鋼制煙囪：

易發(fā)生電化學腐蝕，需采用噴砂除銹至Sa2.5級（徹底清除氧化皮），底漆選擇環(huán)氧富鋅涂料（鋅含量≥80%），通過犧牲陽極保護（鋅電位-0.76V，鐵-0.037V）防止鋼材銹蝕，為文字涂裝提供穩(wěn)定基底。

 2. 結構荷載與文字設計的平衡

 - 重量控制：

涂料總重量（含膩子層）需≤0.5kg/m2，以一座直徑8m、高度100m的煙囪為例，若涂刷文字區(qū)域占筒身面積20%，總增重僅約250kg，遠低于煙囪結構設計荷載余量（通?！?0kN/m2）。

- 應力集中規(guī)避：

避免在煙囪環(huán)向接縫、牛腿支撐等應力敏感區(qū)書寫文字，或采用柔性分隔設計（文字在此處斷開50mm），防止結構位移（溫差導致環(huán)縫位移量可達0.5mm/℃）拉裂涂層。

二、涂料體系選擇的核心技術邏輯

 1. 防護性能優(yōu)先的涂料搭配

 - 底漆層（錨固與防腐）：

混凝土煙囪使用環(huán)氧封閉底漆（粘度80-120s，涂-4杯），滲透至基材孔隙形成“根須狀”錨固結構；鋼制煙囪采用環(huán)氧富鋅底漆，干膜厚度80μm，鋅粉形成物理屏障并提供電化學保護，使鋼材腐蝕速率降至0.001mm/年以下。

- 中間漆層（抗?jié)B與支撐）：

選用環(huán)氧云鐵中間漆（云母氧化鐵含量≥30%），片層結構呈平行排列，形成“迷宮效應”，延長水汽滲透路徑，干膜厚度150μm，經(jīng)電火花檢測（3000V無擊穿）確保無針孔缺陷。

- 面漆層（耐候與顯色）：

戶外煙囪優(yōu)先使用氟碳涂料（PVDF含量≥70%），其C-F鍵能（485kJ/mol）高于紫外線光子能量（320-400kJ/mol），保色期達15年以上；文字顏色選用無機顏料（如氧化鐵紅、鈦白粉），耐候等級8級（ISO 105-B02標準），色彩衰減率每年＜3%。

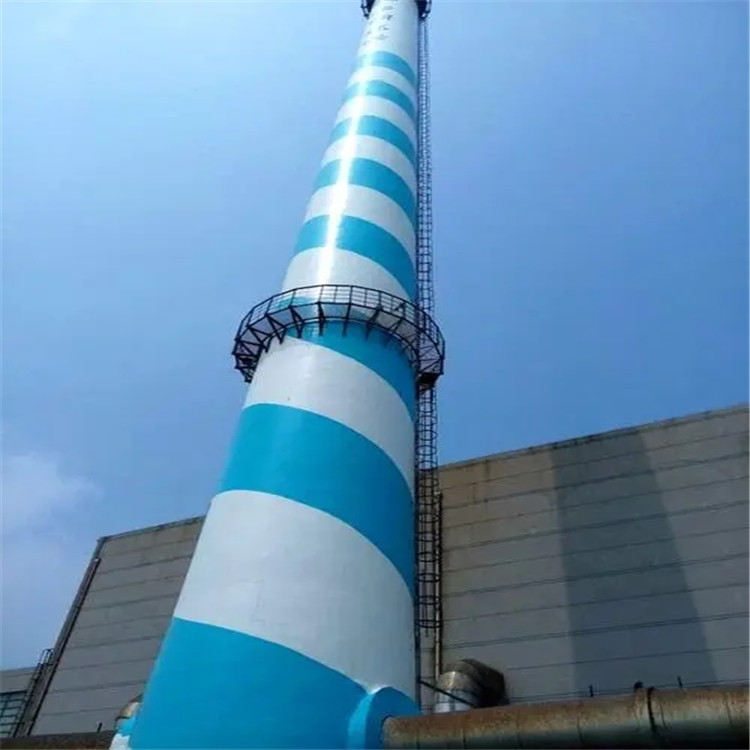

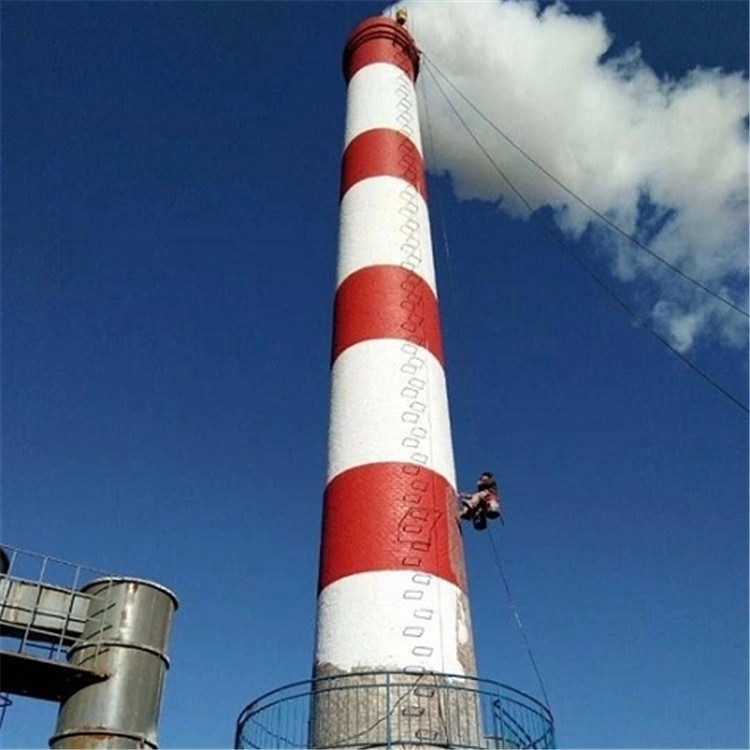

 2. 文字色彩的光學設計原理

 - 高對比度搭配：

采用“黑底白字”或“藍底黃字”等高對比配色，白色涂料反射率＞80%，黑色吸收光線，利用視覺反差原理（對比度≥5:1）確保文字在5km外清晰可見。

- 防眩光處理：

避免使用高光澤涂料（光澤度＞80GU），采用啞光面漆（光澤度20-30GU），減少陽光反射導致的文字模糊，確保全天候可視性。

三、文字書寫的施工工藝與技術細節(jié)

 1. 定位放樣技術

 - 傳統(tǒng)測量法：

使用全站儀（精度±2mm）在地面繪制1:1文字模板，通過激光垂準儀（精度1/40000）將坐標投射至煙囪表面，誤差控制在±5cm以內；對于弧形筒身，采用“分段圓弧擬合”技術修正透視變形。

- 數(shù)字化定位：

利用無人機三維建模獲取煙囪曲面數(shù)據(jù)，結合CAD軟件生成文字路徑，通過AR技術實時輔助施工，確保文字高度、間距精準符合設計要求（如字高偏差＜2%）。

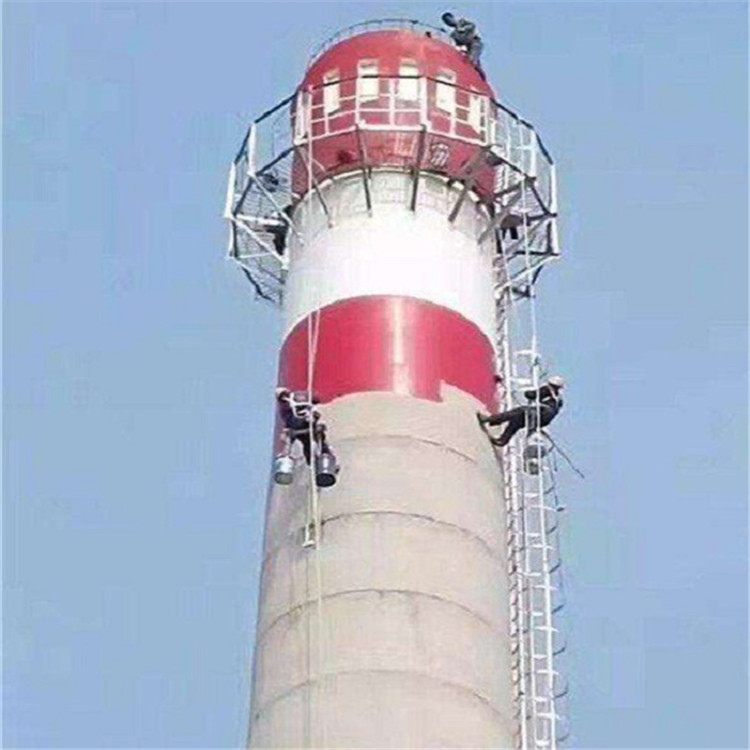

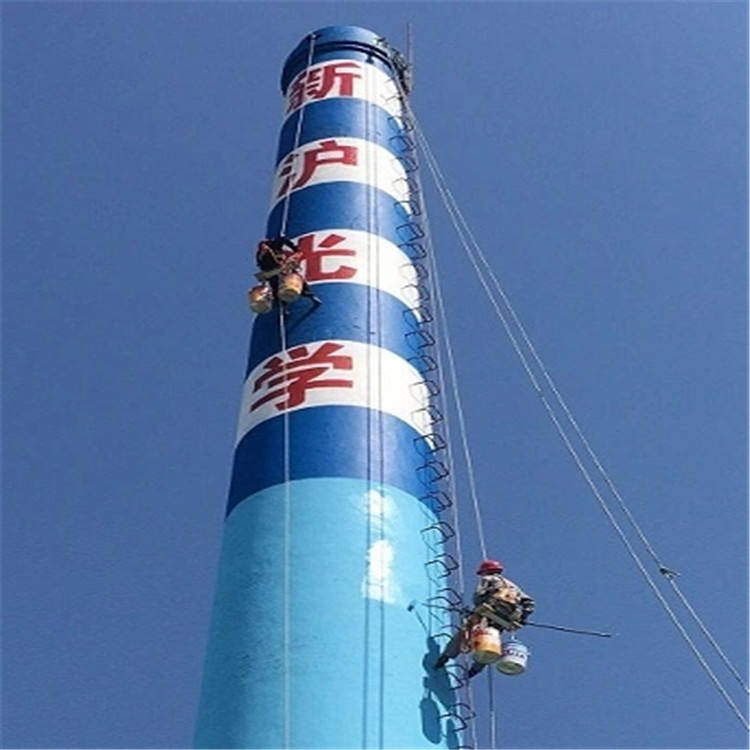

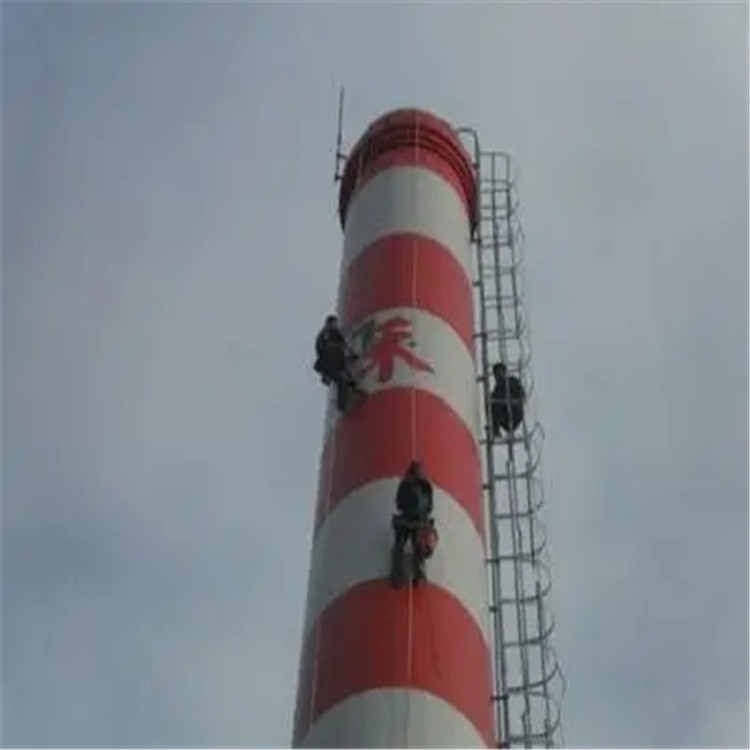

 2. 涂裝工藝控制

 - 模板噴涂法：

制作鏤空PVC模板（厚度3mm），采用高壓無氣噴涂（壓力20-25MPa），涂料霧化粒徑＜100μm，確保邊緣清晰無毛邊；模板重復使用時需清潔涂料殘留，避免污染新涂層。

- 人工描邊修正：

對機器噴涂的細微缺陷，使用高精度噴槍（口徑1.0mm）或毛筆進行人工修補，確保筆畫邊緣直線度誤差＜1mm，轉角處弧度平滑過渡。

 3. 施工環(huán)境適應性

 - 溫濕度控制：

南京夏季高溫（＞35℃）時，采用早晚施工或水霧降溫，防止涂料溶劑快速揮發(fā)產(chǎn)生針孔；冬季（＜5℃）使用低溫固化涂料（固化溫度-10℃），搭配紅外加熱設備（表面溫度維持15-20℃）保證成膜質量。

- 防風防塵措施：

風速＞5m/s時暫停作業(yè)或搭建防風棚，防止涂料霧化顆粒被吹散（風速＞3m/s時涂料損耗率增加20%）；施工前用高壓空氣（0.6MPa）吹掃表面，確保無沙塵影響涂層附著力。

四、長效維護與監(jiān)測原理

 1. 涂層性能定期檢測

 - 附著力測試：

采用拉開法（GB/T 5210-2006）每2年檢測一次，當附著力＜5MPa（初始值≥8MPa）時，提示需進行表面重涂預處理，防止涂層剝落。

- 色差監(jiān)測：

使用色差儀（ΔE＞5時）量化紫外線導致的涂層老化程度，當面漆光澤度下降至初始值的50%時，安排翻新涂裝（通常周期8-10年）。

 2. 結構安全動態(tài)監(jiān)測

 - 變形監(jiān)測：

在煙囪頂部安裝傾角傳感器（精度0.01°），實時監(jiān)測文字區(qū)域因結構變形導致的涂層開裂風險，當傾斜速率＞0.05°/月時啟動應急維護。

- 腐蝕預警：

鋼制煙囪內部布置腐蝕探針，監(jiān)測鋅層消耗速率，當鋅層厚度剩余30%時，及時補涂富鋅涂料，確保電化學保護持續(xù)有效。

 五、特殊場景的技術應對

 1. 超高層煙囪（＞200m）

 采用“分層分段書寫”技術，每20m設置水平分隔線，避免因垂直視角變形導致文字失真；增加反光涂料（玻璃微珠含量20%），提升夜間可視性。

 2. 復雜造型煙囪

 對于雙曲線冷卻塔式煙囪，利用3D打印技術制作曲面貼合模板，通過機器人噴涂系統(tǒng)（精度±0.5mm）確保文字在復雜曲面上的均勻性。

 通過上述原理與技術的綜合應用，煙囪寫字工程實現(xiàn)了結構安全、視覺傳達、耐久性的多重目標，在工業(yè)地標建設與信息傳播中發(fā)揮重要作用。
