冷卻塔防腐原理及安全防護

 一、冷卻塔防腐核心原理

 （一）腐蝕成因與防護邏輯

 - 腐蝕類型及機理

- 化學(xué)腐蝕：循環(huán)水中的氯離子（Cl?）濃度超500mg/L時，會穿透金屬氧化膜，導(dǎo)致碳鋼基體發(fā)生電化學(xué)腐蝕（如點蝕速率可達0.1mm/年）。

- 微生物腐蝕：冷卻水中的硫酸鹽還原菌（SRB）代謝產(chǎn)生H?S，與金屬反應(yīng)生成FeS腐蝕產(chǎn)物，形成“氧濃差電池”加速局部腐蝕（坑深年增長≥0.3mm）。

- 沖刷腐蝕：水流速度＞2m/s時，攜帶的泥沙（粒徑＞50μm）對塔體金屬表面產(chǎn)生磨蝕，使防腐涂層失效周期縮短50%以上。

- 防護核心原理

通過“隔離屏障+電化學(xué)保護+環(huán)境控制”三重機制，阻斷腐蝕介質(zhì)與金屬接觸。例如：在碳鋼基體表面涂刷玻璃鱗片涂料（厚度≥1.5mm），其片層結(jié)構(gòu)可延長腐蝕介質(zhì)擴散路徑（延長至直線距離的10倍以上），同時搭配陰極保護（犧牲陽極電位≤-1.1V），形成復(fù)合防護體系。

（二）防腐材料作用機制

 1. 涂層防護原理

- 環(huán)氧樹脂涂料：通過環(huán)氧基團與金屬表面羥基反應(yīng)形成共價鍵（粘結(jié)強度≥5MPa），固化后形成交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)，隔絕水和氧氣（滲透率＜0.01g/m2·d）。

- 玻璃鱗片填充機理：鱗片片徑與厚度比＞300:1，在涂層中呈平行疊壓排列（如圖紙所示），使腐蝕介質(zhì)滲透路徑呈“S”形，實測擴散速率降低90%以上。

2. 陰極保護原理

- 采用鋅合金犧牲陽極（純度≥99.99%），通過導(dǎo)線與塔體金屬連接，形成原電池：陽極（鋅）優(yōu)先失電子（電位差≥0.25V），使金屬基體成為陰極被保護，保護電流密度需維持在10-20μA/cm2。

 （三）工藝控制防腐蝕原理

 - 表面預(yù)處理機制

噴砂除銹至Sa2.5級（錨紋深度50-80μm），通過粗糙表面增加涂層機械咬合力（附著力提升3倍），同時清除表面氧化皮（殘留氧化皮會導(dǎo)致涂層起泡率超30%）。

- 層間結(jié)合技術(shù)

底漆與面漆間隔時間控制在24小時內(nèi)（未固化時進行層間粘結(jié)），利用濕膜分子擴散原理，使層間附著力≥3MPa（干膜重涂需打毛處理）。

 二、安全防護措施

 （一）施工前風(fēng)險管控

 1. 作業(yè)環(huán)境安全評估

- 劃定危險區(qū)域：塔體周圍10米內(nèi)設(shè)置警戒線，進出口設(shè)置“有限空間作業(yè)”警示牌，檢測塔內(nèi)氧氣濃度（需≥19.5%）、可燃氣體（LEL≤10%）、有毒氣體（H?S≤10ppm），每2小時復(fù)測一次。

- 電氣安全措施：使用防爆燈具（Ex d IIB T4），電壓≤24V，所有工具接地電阻≤4Ω，臨時線路需穿鍍鋅鋼管（壁厚≥2mm）。

2. 材料安全管控

- 涂料存儲：溶劑型涂料（閃點＜23℃）需存放于防爆倉庫（溫度≤30℃，通風(fēng)次數(shù)≥12次/小時），與明火源距離≥30米，配備干粉滅火器（每50㎡≥2具）。

- 個人防護裝備：作業(yè)人員需穿戴防化服（耐酸滲透時間≥60分鐘）、防毒面具（P3過濾等級）、防滑鞋（鞋底電阻103-10?Ω），安全帶需固定在獨立承重結(jié)構(gòu)（承重≥1.5噸）。

（二）施工中關(guān)鍵防護要點

 1. 有限空間作業(yè)防護

- 強制通風(fēng)：設(shè)置軸流風(fēng)機（風(fēng)量≥3次/小時），進風(fēng)口位于塔體頂部，排風(fēng)口在底部，確?？諝饬魉佟?.5m/s，防止溶劑蒸氣積聚（濃度需＜0.5mg/m3）。

- 雙人監(jiān)護制：塔外需2名監(jiān)護人員，配備對講機（通信距離≥50米）、應(yīng)急救援繩（破斷強度≥2噸），每15分鐘與塔內(nèi)人員通話確認狀態(tài)，遇異常30秒內(nèi)啟動撤離程序。

2. 防火防爆控制

- 動火作業(yè)：如需焊接（距防腐區(qū)域≥15米），需辦理動火證，作業(yè)點下方鋪設(shè)防火毯（耐溫≥1000℃），配備消防水桶（容量≥20L），作業(yè)后測溫（表面溫度≤50℃）方可離開。

- 靜電防護：噴砂設(shè)備需接地（接地電阻≤10Ω），涂料攪拌器使用防靜電材質(zhì)（表面電阻10?-10?Ω），作業(yè)人員需穿防靜電服（帶電電荷量≤0.6μC）。

3. 高空作業(yè)安全

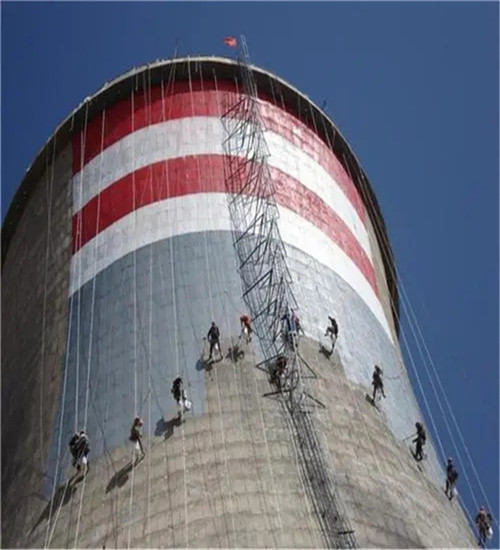

- 腳手架搭設(shè)：采用承插型盤扣架（立桿間距≤1.5米），腳手板滿鋪且綁扎牢固（綁扎點間距≤30cm），外側(cè)設(shè)置1.2米高防護欄桿+密目網(wǎng)（網(wǎng)目≤1cm），作業(yè)層下方張掛安全平網(wǎng)（緩沖距離≤6米）。

 （三）施工后安全驗收

 1. 防護效果檢測

- 涂層質(zhì)量：用電火花檢測儀（3000V）檢測針孔，每平方米允許≤1個漏點，漏點需用修補膏填補；用磁性測厚儀測膜厚（偏差≤±5%），平均厚度需達設(shè)計值（如1.5mm±0.1mm）。

- 陰極保護：測量保護電位（需≤-0.85V CSE），陽極消耗率≤1kg/年，若電位回升超0.1V，需更換陽極。

2. 環(huán)境安全恢復(fù)

- 廢棄物處理：廢涂料桶需密封存放（防滲膜厚度≥1.5mm），由危廢資質(zhì)單位處置；噴砂廢料（含鋅粉）需收集至專用袋（防泄漏），運輸時覆蓋篷布（防止揚塵）。

- 通風(fēng)持續(xù)：施工結(jié)束后繼續(xù)通風(fēng)24小時，檢測有機物濃度（TVOC≤0.6mg/m3），確認安全后拆除防護設(shè)施，拆除時按“由上而下”順序，防止材料墜落。

 核心邏輯：冷卻塔防腐通過“材料隔離+電化學(xué)保護”阻斷腐蝕鏈，依托“空間管控+防火防爆+高空防護”體系控制作業(yè)風(fēng)險，最終實現(xiàn)“長效防腐、本質(zhì)安全”的防護目標(biāo)。
